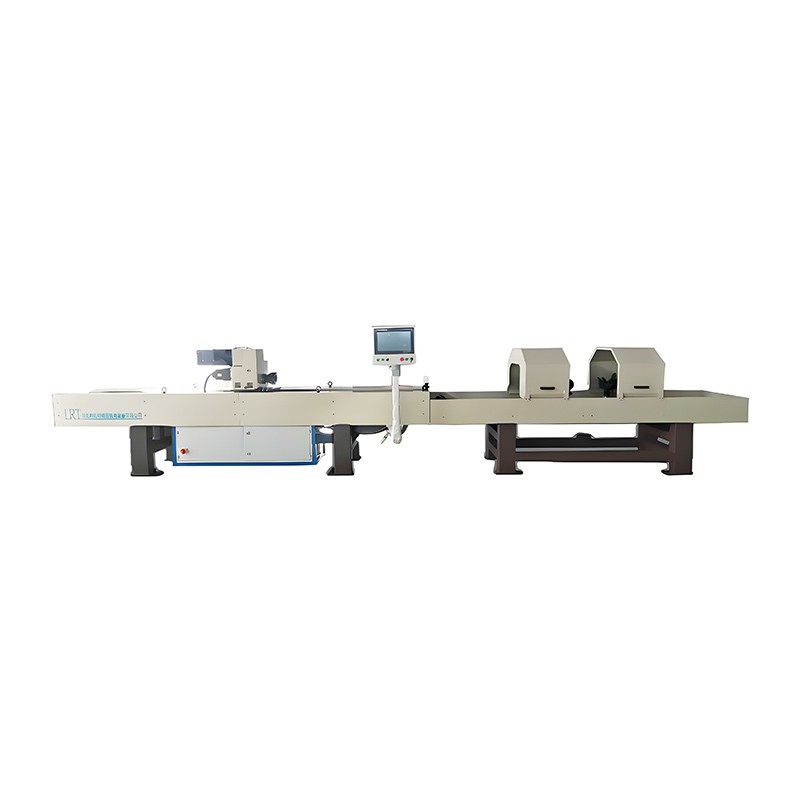

CNC Horizontal Honing Machine

Mashine ya honing ya mlalo ya CNC hutumiwa hasa kwa kusahihisha mashimo ya ndani ya mitungi ya majimaji na vifaa vingine vya bomba. Baada ya kuchakata,{1}}usahihi wa hali ya juu wa kijiometri na microgridi za uso zinaweza kupatikana (kukidhi mahitaji ya uzalishaji na matengenezo ya mitungi ya majimaji). Kifaa cha mashine hasa kina mwili wa kitanda, mfumo wa spindle, sehemu ya kurudisha servo, sehemu ya kulisha servo, mfumo wa umeme, kifaa cha kupoeza na kuchuja, mfumo wa kulainisha, kifuniko cha kinga, fixture, zana ya honing, n.k. Mfumo wa udhibiti wa mashine ya honing ya CNC lazima iwe mfumo maalum.





Sanduku la gia 1 la Spindle QWH-01 Liruite
2 Spindle motor 5.5Kw Dongsheng
3 Spindle Motor Drivers Schneider
Motors 4 za kulisha 1KW Schneider
5 Feed Motor Driver Schneider
6 injini inayorudisha 4.5Kw Schneider
7 Schneider dereva wa gari anayefanana
8 Digital Control System QWH-2 Dedicated System Liruite
Skrini ya kugusa ya Inchi 9 zote-katika{2}}mashine moja kutoka Schneider
10 Fani NSK Japan Seiko
Wanandoa 11 kutoka Italia
12 Viunganishi vya anga/vipengele vya umeme Schneider Electric
13 Chuma cha kitanda/shuka Liruite
Vyombo 14 vya kuheshimu Liruite
Ratiba ya aina ya 15 V-: 50-620mm Liruite
16 Mfumo wa kuchuja, -uchujaji wa ngazi tatu, chapa ya ndani-ya ubora wa juu
17 Chapa zingine za nyumbani{1}} zenye ubora wa juu kama vile vipuri, reli, viambajengo vya nyumatiki, n.k.





Mfano	Kina(mm)	Masafa(mm)	L(mm)	W(mm)	H(mm)	Uzito (Kg)
QWH-1000S	1000	Φ50-φ560	5500	950	1850	2600
QWH-2000S	2000	Φ50-φ560	7500	950	1850	3100
QWH-3000S	3000	Φ50-φ560	9500	950	1850	3800
QWH-4000S	4000	Φ50-φ560	11500	950	1850	4200
QWH-5000S	5000	Φ50-φ560	13500	950	1850	5800
QWH-6000S	6000	Φ50-φ560	15500	950	1850	6200
QWH-7000S	7000	Φ50-φ560	17500	950	1850	6800
QWH-8000S	8000	Φ50-φ560	19500	950	1850	7200
QWH-9000S	9000	Φ50-φ560	21500	950	1850	7500
QWH-10000S	10000	Φ50-φ560	23500	950	1850	8000
QWH-maalum	Max20000	Φ50-φ560	Haijabainishwa	Haijabainishwa	Haijabainishwa	Haijabainishwa

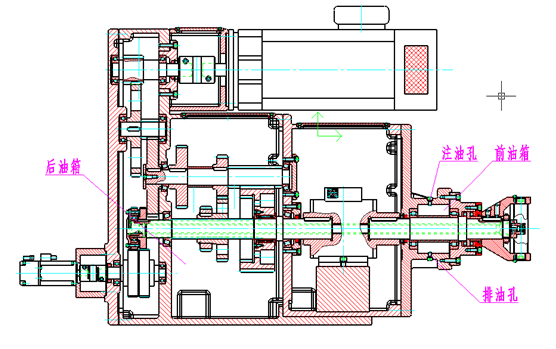

Sanduku la kusokota ni sehemu muhimu ya zana hii ya mashine, huku gia zote zikiwa na kiwango cha usahihi cha 6 na fani zote zinaletwa{1}} fani za usahihi. Usambazaji unaobadilika unaoendelea huhakikisha kasi ya juu, uwiano wa juu wa maambukizi, na utendaji wa chini wa kelele wa maambukizi. Wakati huo huo, vipengele vyote vimeboreshwa kupitia uchanganuzi wa nguvu ya kipengele na uigaji wa nguvu wa kompyuta, kwa kuegemea juu na anuwai ya kasi ya 17-170 RPM.

1. Ubao wa slaidi wa juu 2. Jozi ya reli ya mwongozo wa mstari kwa ubao wa juu wa slaidi 3. Swichi ya kuingiza sumaku 4. Ubao mkubwa wa kuburuta 5. Silinda nyembamba sana yenye kihisi





Kitanda ni mahali ambapo sanduku la spindle hufanya kazi na kurudi. Ni svetsade kutoka sehemu za chuma na hupata matibabu ya joto ili kuondoa matatizo na deformation. Ina sifa ya nguvu ya juu, uzito mwepesi, na mwonekano mzuri. Kitanda cha spindle kina mfumo wa kisanduku cha kusokota, mfumo wa kujibu, mfumo wa slaidi, na minyororo miwili ya kuburuta, mnyororo mmoja wa kuburuta wa laini ya umeme na mnyororo mmoja wa kukokota wa laini ya data, ili kutenganisha umeme mkali na dhaifu, kuzuia kuingiliwa, na kuhakikisha data sahihi.





Inaundwa na servo motor, harmonic reducer, jino moja accelerator sayari, coupling, nk. Mfumo wa fidia ya otomatiki ya mafuta ina azimio la kulisha la 0.001mm ili kuhakikisha uthabiti wa vipimo vya machining.



Mfumo wa udhibiti ni mfumo wa udhibiti wa honing uliotengenezwa kwa kujitegemea na Liruite, na kiolesura cha mashine 15 cha 'miguso ya rangi ya binadamu{1}}. Vipengee vyote vya umeme ni{{3}bidhaa za chapa zinazojulikana zenye kiwango cha ulinzi cha IP65 au zaidi, utendakazi unaotegemewa, violesura vilivyohifadhiwa vya ingizo na pato, kiolesura cha utendakazi cha udhibiti wa skrini ya kugusa, na onyesho la maandishi la lugha nyingi kwa ajili ya kuchakata pembejeo za kigezo, ufuatiliaji wa kuchakata na vitendaji vya kudhibiti mwenyewe; Onyesha kwa nguvu hali ya mchakato wa kupiga honi na uweke vigezo vya uchakataji kwenye skrini ya kugusa, kama vile kasi ya kupigia kichwa, kasi ya kiharusi inayofanana, mkao wa kiharusi unaofanana, kasi ya mipasho na kasi ya mlisho. Inaweza pia kuendesha kwa mikono vitendo mbalimbali vya mashine ya kupigia honi, kufuatilia uchakataji, na kuonyesha kengele za hitilafu. Kengele ya hitilafu huonyeshwa kwenye kiolesura cha kengele ya hitilafu ya skrini ya kugusa, na sehemu ya hitilafu inaweza kutambuliwa haraka kupitia ishara ya hitilafu na onyesho la maandishi. Mfumo una kazi za kubadili mwongozo na otomatiki. Mfumo huo una kazi ya kurekebisha usahihi wa kijiometri moja kwa moja ili kuhakikisha uwiano wa ukubwa wa workpiece ya honing. Baraza la mawaziri la kudhibiti umeme linaweza kujitegemea kwa wima au kuwekwa chini ya kitanda







Kifaa hiki ni pamoja na mfumo wa kulainisha, mfumo wa uchujaji wa sumaku, n.k. Kitenganishi cha sumaku kwa ajili ya uchujaji wa pili, chenye uwezo wa kuchuja zaidi ya 50L/min, tanki ya mafuta yenye uwezo wa lita 500, halijoto inayoweza kurekebishwa, na sanduku la kukusanya chip huru kwa urahisi wa uondoaji wa taka iliyochujwa. Kulingana na hali ilivyo, kichujio cha mkanda wa karatasi kinaweza kuchaguliwa ili kuchuja-vitu visivyo na sumaku na kipoza mafuta kinaweza kutumika kudumisha utendakazi wa halijoto wa mafuta ya kung'arisha. Usanidi maalum wa usambazaji unategemea orodha ya vifaa katika kipengee cha nane.



Tengeneza Ratiba maalum zenye safu inayoweza kurekebishwa na njia ya upakiaji na upakuaji kwa mikono. Nafasi ya kurekebisha ni ya kuaminika, rahisi kurekebisha, na upakiaji na upakuaji ni rahisi na haraka. Ratiba za kiotomatiki za nyumatiki na mifumo ya upakiaji na upakuaji otomatiki inaweza kuwa na vifaa kwa hiari, na laini ya uzalishaji ya honing inaweza kubinafsishwa kulingana na mahitaji ya wateja. Usanidi maalum wa usambazaji unategemea orodha ya vifaa katika kipengee cha nane.



Uzoefu wa miaka 1:15 katika utafiti na utengenezaji wa mashine za honing
2:Programu ya uendeshaji wa mashine yenye haki miliki huru
3:Vipengee vya injini na umeme hupatikana kutoka kwa chapa za Uropa au Kijapani
4:Kuaminika kunatambuliwa na soko
5:Timu bora ya ufundi
6:Ni bora baada ya-timu ya huduma ya mauzo





1:Tangu 2010, mtengenezaji wa mashine ya honing anayetambuliwa sana katika soko la Uchina.
2:Tuna timu yenye uzoefu, changa na inayowajibika.
3:Tuna timu bora ya ufundi. Tunajivunia bidhaa zetu.
4:Uhakikisho wa ubora! Kabla ya kuwasilisha kwa mteja, idara ya usimamizi wa ubora wa kiwanda hudhibiti ubora kabisa.
5:Binafsisha mashine na zana maalum za kupigia debe kulingana na mahitaji ya wateja kwa kupamba vifaa maalum vya kazi.



(1) Hitilafu ya upangaji kati ya spindle ya honing na shimo la sehemu ya kazi ni kubwa mno.
Kipimo: Mshikamano wa spindle, sleeve ya mwongozo, na shimo la kazi inapaswa kurekebishwa;
(2) Nguvu nyingi ya kubana au nafasi isiyofaa ya kubana ya muundo;
Kipimo: Rekebisha nguvu ya kubana au nafasi ya kubana
(3) porosity isiyo sawa, joto la juu la honing au shinikizo kubwa la honing;
Kipimo: Tathmini mchakato na urekebishe shinikizo la honing
(4) Ugumu usio na usawa na nyenzo za shimo la ndani la workpiece;
Kipimo: Ondoa matangazo magumu kwenye workpiece wakati wa kutupa
(5) Ugavi usio na usawa na wa kutosha wa kupoeza husababisha kupoza na kupoeza kwa sehemu ya ndani ya shimo;
Hatua: Boresha na urekebishe kiasi na mkao wa kusafisha wa kipozezi
(6) Hitilafu ya duara ya shimo katika mchakato wa kukata kabla ya honing inazidi I/4 ya posho ya honing;
Kipimo: Tathmini hali ya duara ya kituo kinachochosha au kituo chenye nguvu cha kupigia debe
(7) Muunganisho unaoelea wa kichwa cha honing ni huru sana, kasi ni kubwa sana, na wakati wa hali ni kubwa;
Pima: Rekebisha saizi ya kuelea hadi mahali kiungo kinaweza kuwa wima kiotomatiki
(8) Kasi ya kiharusi ni ya juu sana na ukali haujahitimu.





(1) Jiwe la mafuta ya nyuki ni nene sana, na mstari wa kuongoza huingilia kati yake;
(2) Masuala ya ubora wa mawe ya mafuta husababisha uchakavu wa haraka na umbo duni. Mawe laini ya mafuta yanaweza kutibiwa kwa kupenyeza kwa salfa ili kuboresha uimara wake;
(3) Hitilafu ya unyoofu ya shimo la mchakato wa boring inazidi uvumilivu;
(4) Kiungo kinachoelea cha honing hakinyumbuliki. Inathiri anisotropy ya kichwa cha honing;
(5) deformation clamping ya workpiece ni muhimu;
(6) Kasi ya chini ya kukubaliana ya honing na usambazaji usio sawa wa baridi;
