Mashine ya Kuhimili Mlalo ya Kina Kina

1 Spindle reducer SWH-01 Liruite
2 Spindle motor 5.5Kw Dongsheng
3 Spindle Motor Driver VMMOR
Motors 4 za kulisha 1KW VMMOR
5 Feed Motor Driver VMMOR
6 injini ya kurudisha 4.5Kw VMMOR
7 Dereva wa magari yanayofanana VMMOR
8 Digital Control System SJW-2 Special System Liruite
Skrini ya kugusa ya Inchi 9 zote-katika-mashine moja kutoka Schneider
10 Fani NSK Japan Seiko
Wanandoa 11 kutoka Italia
12 Viunganishi vya anga/vipengele vya umeme Schneider Electric
13 Chuma cha kitanda/shuka Liruite
Vyombo 14 vya kuheshimu Liruite
Ratiba ya aina ya 15 V-: 50-620mm Liruite
16 Mfumo wa kuchuja, -uchujaji wa ngazi tatu, chapa ya ndani ya ubora wa juu-
17 Chapa zingine za nyumbani{1}} zenye ubora wa juu kama vile vipuri, reli, viambajengo vya nyumatiki, n.k.

Sanduku la kusokota ni sehemu muhimu ya zana hii ya mashine, huku gia zote zikiwa na kiwango cha usahihi cha 6 na fani zote zinaletwa{1}} fani za usahihi, kuhakikisha kasi ya juu, uwiano wa juu wa upokezaji, na utendaji wa chini wa kelele wa upitishaji. Wakati huo huo, vipengele vyote vimeboreshwa kupitia uchanganuzi wa nguvu ya kipengele na uigaji wa nguvu wa kompyuta, kuonyesha kuegemea juu.

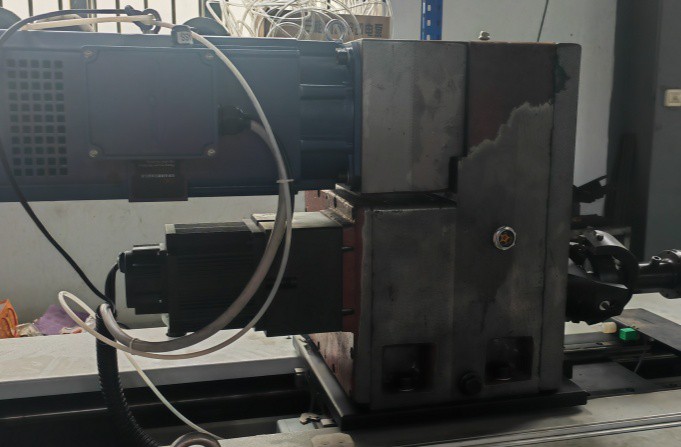

Utaratibu wa slaidi wa kisanduku cha spindle

Utaratibu wa slaidi wa kisanduku cha spindle



Sanduku la kusokota limewekwa kwenye bati la juu la slaidi kwa skrubu, na linaweza kuteleza kwa urahisi kwenye bati kubwa la kuburuta kupitia jozi ya mwongozo ya mstari wa bati la slaidi la juu. Wakati wa kufanya kazi, bodi ya slaidi ya juu iko mahali, swichi ya induction ya sumaku inawashwa kiatomati, silinda nyembamba inaenea, na huendesha utaratibu wa kufunga ili kufunga ubao wa slaidi wa juu kwenye ubao mkubwa wa kuburuta. Wakati huo huo, sensor ya silinda inatoa ishara ya kufunga na kuionyesha kwenye skrini ya kuonyesha. Kwa wakati huu, zana ya mashine huendesha ubao mkubwa wa kuburuta kufanya kazi kupitia utaratibu wa kurudisha nyuma. Baada ya uchakataji kukamilika, opereta anabofya kitufe cha kutoa kisanduku cha kusokota, na silinda nyembamba hujiondoa, ikiendesha utaratibu wa kufunga ili kutenganisha bati la juu la slaidi na bamba kubwa la kukokota. Wakati huo huo, sensor ya silinda inatoa ishara ya kujitenga na kuionyesha kwenye skrini ya kuonyesha. Katika hatua hii, operator anaweza kuondoa kwa urahisi kichwa cha honing kutoka kwa workpiece. Ubao wa slaidi wa juu una kifaa cha kikomo ili kuhakikisha usafiri salama wakati wa kuondolewa. Kifaa cha kutelezesha cha bati ya kukokotwa ya kisanduku cha kusokota kinaweza kuondoa kisanduku cha kusokota na zana ya kupigia honi kutoka kwa shimo lililotengenezwa kwa mashine baada ya mzunguko mmoja wa kupigia honi, kuwezesha ukaguzi na upimaji wa shimo, kuwezesha uingizwaji wa mawe ya mafuta na vifaa vya kufanyia kazi, kuweka kichwa cha kusokota katika hali salama, na kuepuka kukwaruza kifaa cha kufanyia kazi. Wakati huo huo, kwa workpiece sawa, vigezo vya kuanzia na vya mwisho vya kiharusi vinaweza kuhakikishiwa kubaki bila kubadilika, na kwa mzunguko wa kazi unaofuata, hakuna haja ya kuweka upya vigezo, ambayo inaboresha ufanisi wa kazi. Mfumo una vifaa vya kinga. Wakati kisanduku cha spindle hakijafungwa kwa sababu ya shinikizo la hewa la kutosha au opereta kusahau kuiweka upya baada ya kuifungua, onyesho litauliza kengele na kuacha kufanya kazi.

1. Ubao wa slaidi wa juu 2. Jozi ya reli ya mwongozo wa mstari kwa ubao wa juu wa slaidi 3. Swichi ya kuingiza sumaku 4. Ubao mkubwa wa kuburuta 5. Silinda nyembamba sana yenye kihisi

Kitanda ni mahali ambapo sanduku la spindle hufanya kazi na kurudi. Ni svetsade kutoka sehemu za chuma na hupata matibabu ya joto ili kuondoa matatizo na deformation. Ina sifa ya nguvu ya juu, uzito mwepesi, na mwonekano mzuri. Kitanda cha spindle kina mfumo wa kisanduku cha kusokota, mfumo wa kujibu, mfumo wa slaidi, na minyororo miwili ya kuburuta, mnyororo mmoja wa kuburuta wa laini ya umeme na mnyororo mmoja wa kukokota wa laini ya data, ili kutenganisha umeme mkali na dhaifu, kuzuia kuingiliwa, na kuhakikisha data sahihi.

Inaundwa na servo motor, harmonic reducer, jino moja accelerator sayari, coupling, nk. Mfumo wa fidia ya otomatiki ya mafuta ina azimio la kulisha la 0.001mm ili kuhakikisha uthabiti wa vipimo vya machining.

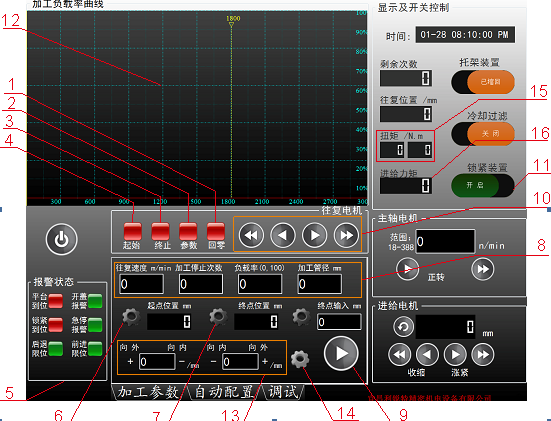

Mfumo wa udhibiti ni mfumo wa udhibiti wa honing uliotengenezwa kwa kujitegemea na Liruite, na kiolesura cha mashine 15 cha 'miguso ya rangi ya binadamu{1}}. Vipengee vyote vya umeme ni{{3}bidhaa za chapa zinazojulikana zenye kiwango cha ulinzi cha IP65 au zaidi, utendakazi unaotegemewa, violesura vilivyohifadhiwa vya ingizo na pato, kiolesura cha utendakazi cha udhibiti wa skrini ya kugusa, na onyesho la maandishi la lugha nyingi kwa ajili ya kuchakata pembejeo za kigezo, ufuatiliaji wa kuchakata na vitendaji vya kudhibiti mwenyewe; Onyesha kwa nguvu hali ya mchakato wa kupiga honi na uweke vigezo vya uchakataji kwenye skrini ya kugusa, kama vile kasi ya kupigia kichwa, kasi ya kiharusi inayofanana, mkao wa kiharusi unaofanana, kasi ya mipasho na kasi ya mlisho. Inaweza pia kufanya kazi kwa vitendo vitendo mbalimbali vya mashine ya kupigia honi, kufuatilia uchakataji, na kuonyesha kengele za hitilafu. Kengele ya hitilafu huonyeshwa kwenye kiolesura cha kengele ya hitilafu ya skrini ya kugusa, na sehemu ya hitilafu inaweza kutambuliwa haraka kupitia ishara ya hitilafu na onyesho la maandishi. Mfumo una kazi za kubadili mwongozo na otomatiki. Mfumo huo una kazi ya kurekebisha usahihi wa kijiometri moja kwa moja ili kuhakikisha uwiano wa ukubwa wa workpiece ya honing. Baraza la mawaziri la kudhibiti umeme linaweza kujitegemea kwa wima au kuwekwa chini ya kitanda

Kifaa hiki ni pamoja na mfumo wa kulainisha, mfumo wa uchujaji wa sumaku, n.k. Kitenganishi cha sumaku kwa ajili ya uchujaji wa pili, chenye uwezo wa kuchuja zaidi ya 50L/min, tanki ya mafuta yenye uwezo wa lita 500, halijoto inayoweza kurekebishwa, na sanduku la kukusanya chip huru kwa urahisi wa uondoaji wa taka iliyochujwa. Kulingana na hali ilivyo, kichujio cha mkanda wa karatasi kinaweza kuchaguliwa ili kuchuja-vitu visivyo na sumaku na kipoza mafuta kinaweza kutumika kudumisha utendakazi wa halijoto wa mafuta ya kung'arisha. Usanidi maalum wa usambazaji unategemea orodha ya vifaa katika kipengee cha nane.

Tengeneza Ratiba maalum zenye safu inayoweza kurekebishwa na njia ya upakiaji na upakuaji kwa mikono. Nafasi ya kurekebisha ni ya kuaminika, rahisi kurekebisha, na upakiaji na upakuaji ni rahisi na haraka. Ratiba za kiotomatiki za nyumatiki na mifumo ya upakiaji na upakuaji otomatiki inaweza kuwa na vifaa kwa hiari, na laini ya uzalishaji ya honing inaweza kubinafsishwa kulingana na mahitaji ya wateja. Usanidi maalum wa usambazaji unategemea orodha ya vifaa katika kipengee cha nane.

Uzoefu wa miaka 1:15 katika utafiti na utengenezaji wa mashine za honing
2: Programu ya uendeshaji wa mashine yenye haki miliki huru
3:Vipengee vya injini na umeme hupatikana kutoka kwa chapa za Uropa au Kijapani
4:Kuegemea kunatambuliwa na soko
5:Timu bora ya ufundi
6:Ni bora baada ya-timu ya huduma ya mauzo

1:Tangu 2010, mtengenezaji wa mashine ya honing anayetambuliwa sana katika soko la Uchina.
2:Tuna timu yenye uzoefu, changa na inayowajibika.
3:Tuna timu bora ya ufundi. Tunajivunia bidhaa zetu.
4:Uhakikisho wa ubora! Kabla ya kuwasilisha kwa mteja, idara ya usimamizi wa ubora wa kiwanda hudhibiti ubora kabisa.
5:Binafsisha mashine na zana maalum za kupigia debe kulingana na mahitaji ya wateja kwa kupamba vifaa maalum vya kazi.

Mahitaji ya usambazaji wa umeme wa mashine ya kupigia honi ya shimo la kina kirefu ni awamu ya 3 380V na 50HZ, yenye nguvu ya 20Kw au zaidi, na mahitaji ya chanzo cha gesi ya Kubwa kuliko au sawa na 0.6Mpa.

#Kabla ya kuwasha mashine, tafadhali elewa kikamilifu maudhui husika katika "Mwongozo wa Mtumiaji"
#Tafadhali angalia ikiwa kifaa cha ulinzi wa usalama kimewekwa vizuri na uthibitishe ikiwa kuna uharibifu wowote.
#Kipozea ni mafuta maalumu ya kukojoa, na hatua za kuzuia moto zinapaswa kuchukuliwa. Waendeshaji ambao ni mzio wa mafuta ya honing wanapaswa kuchukua hatua za kinga
#Wakati wa kuweka jiwe la mafuta, linapaswa kukazwa kwa nguvu na kusiwe na harakati zozote kati ya jiwe la mafuta na kiti cha mafuta.

Mahitaji ya kushughulikia ni kutumia crane kuinua kitanda cha sanduku la spindle na kitanda cha workpiece tofauti. Wakati wa kuinua, sahani za kinga kwenye pande zote nne hazipaswi kukandamizwa ili kuepuka deformation na uharibifu wa uso wa rangi unaosababishwa na ukandamizaji.

Baada ya kufungua ufungaji wa vifaa, unapaswa kulinganisha mara moja zana za random na nyaraka zingine muhimu au orodha za vifaa kwenye orodha ya kufunga bidhaa. Ikiwa kuna tofauti yoyote, unapaswa kuwasiliana na kampuni yetu mara moja ili usiathiri matumizi ya kawaida katika siku zijazo. Unganisha kitanda cha kichwa (sehemu 2) na kitanda cha sehemu ya kazi (sehemu 2) inavyohitajika, weka vizuizi vya kurekebisha nasibu kwenye sehemu ya chini ya miguu ya mashine mtawalia, kisha ondoa vijiti vinne vya macho, vifunike na plug za nailoni, na hatimaye urekebishe kiwango cha mashine.

Soma na uelewe "Mwongozo wa Mtumiaji" kwa makini kabla ya kuunganisha-usambazaji wa umeme wa 380V wa awamu tatu na chanzo cha hewa kilichobanwa inavyohitajika. Tu baada ya kuhakikisha mzunguko sahihi wa motor na kutuliza vizuri vifaa vinaweza kutatuliwa.
